美國LinkQuest公司FlowQuest_ADCP波浪儀（600，1000）
- 品牌美國LinkQuest
- 型號FlowQuest600、FlowQuest1000
- 產地進口

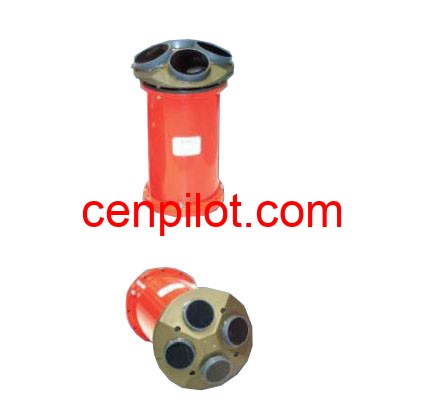

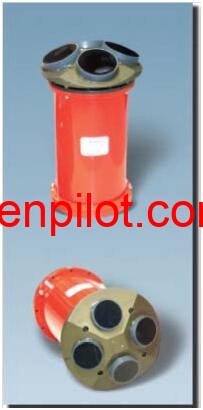

FlowQuest是新研發生產的水流剖測產品系列。它是測量海洋、港口、湖泊及河流流速的理想工具。它的長距有效測量，標準殼體的深水耐壓，與其它傳感器及聲通訊天衣無縫的集成，使得FlowQuest系統不僅僅是一水流剖面儀，而且也是水下布放的一個集合點。
FlowQuest300,600＆1000
FlowQuest是新研發生產的水流剖測產品系列。它是測量海洋、港口、湖泊及河流流速的理想工具。它的長距有效測量，標準殼體的深水耐壓，與其它傳感器及聲通訊天衣無縫的集成，使得FlowQuest系統不僅僅是一水流剖面儀，而且也是水下布放的一個集合點。
●300,600或1000KHz工作頻率
●高穩定性聲學多普勒技術
●較同類產品遠的多的工作距離
●使用友善，高性價比
●標準耐壓深度800m
●可選深度1500m，3000m或6000m
●船用底跟蹤傳感器可選
●WaveQuest方向波浪譜測量功能可選
●同其他傳感器數據接口的數據整合功能
●可與LinkQuest高速聲通訊系統無間集成
●可與LinkQuest水下定位系統無間集成
●低功耗的DSP技術
水流剖測范圍與深度
類型 | 300 | 600 | 1000 |
頻率 | 300kHz | 600kHz | 1000kHz |
最大范圍 | 230m | 100m | 40m |
最大層厚 | 8m | 4m | 2m |
標準深度 | 800m | 800m | 800m |
可選深度 | 1500,3000或6000m | ||
盲區 | 1.4m | 0.7m | 0.4m |
速度指標
類型 | 300 | 600 | 1000 |
頻率 | 300kHz | 600kHz | 1000kHz |
精度 | 0.5%±5mm/s | 0.25%±2.5mm/s | 0.25%±2.5mm/s |
層厚 | 1-8m | 0.5-4m | 0.25-2m |
最大流速 | 10m/s | 10m/s | 10m/s |
層個數 | 170 | 170 | 170 |
最大呯率 | 2/s | 2/s | 5/s |
能量
類型 | 300 | 600 | 1000 |
最大功耗 | 200w | 100w | 50w |
最低功耗 | 55w | 28w | 15w |
接收模式 | 0.8w | 0.8w | 0.8w |
休眠模式 | 7mw | 7mw | 7mw |
底跟蹤選項
類型 | 300 | 600 | 1000 |
頻率 | 300kHz | 600kHz | 1000kHz |
最大高度 | 300m | 100m | 40m |
最小高度 | 0.8m | 0.4m | 0.2m |
標準深度 | 800m | 800m | 800m |
精度 | 1%±2mm/s | 1%±1mm/s | 1%±1mm/s |
硬件
換能器： 外凸4波束
換能器波束角：22°
殼體： 陽極化鋁和塑料
通訊端口： RS422或RS232
內存卡： 1G（標配） 2或4G可選
軟件

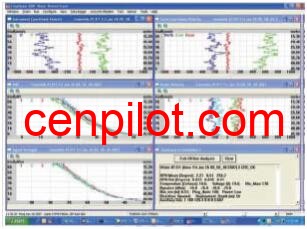

實時海流與波浪監測，離線數據分析顯示的WINDOWS FlowQuest軟件及WaveQuest軟件。
標準傳感器
羅經：精度：±2°
傾斜：范圍：±15°，準確度：±0.5°
溫度：精度：±0.4°C（標準）范圍：-5°C-45°C
精度：±0.1°C，分辨率0.01°（可選）
選項
WaveQuest方向波譜測量
流量監測功能
數據融合功能
可以同CTD，高精度深度傳感器，水質監測儀，營養鹽和化學分析儀通過RS232串口連接并記錄數據。
高速聲通訊系統
可同LinkQuest的高速聲通訊系統（達到38400波特率）實現無縫連接，實現實時檢測和定期數據收集。
水下定位系統
儀器離開后可以重新定位儀器的位置。Windows定位軟件同GPS集成可以顯示FlowQuest剖面儀位置的經緯度。

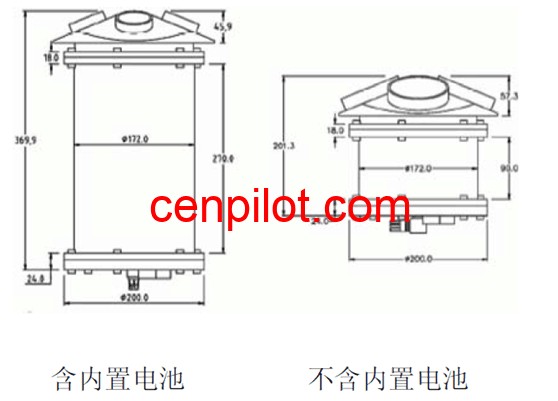

重量和尺寸
含內置電池 | 無內置電池 | |
空氣中重量 | 16.2kg | 9.2kg |
水中重量 | 7.2kg | 4.2kg |
WaveQuest波浪方向譜測量選項
在時域和頻域范圍內提供完整的波浪參數，包括浪高、浪向、浪周期，這些參數反映了聲信號隨波浪運動的變化。
FlowQuest600和1000可以選加WaveQuest測波功能，無需其他電路板或外加設施。
WaveQuest 參數
類型 | FlowQuest600 | FlowQuest1000 |
最大范圍 | 60m | 40m |
波高分辨率 | 1cm | 1cm |
波高精度 | 4cm | 2.5cm |
波向分辨率 | 0.1° | 0.1° |
波向精度 | 2° | 2° |
流量測量選項
基于改進的算法，模型和測量得到的水流速度、船速、水深以及相關信息，實時計算河流、河口、小溪和渠道局部流量和總流量。
標準的FlowQuest 600和1000可以選加流量測量功能，流量測量有其單獨的FlowQuest Discharge Measurement測量軟件。一個標準的FlowQuest 600或1000剖面測量儀可以選加海浪測量、底跟蹤和流量測量，響應的軟件為FlowQuest工作視窗軟件和FlowQuest流量測量軟件。
流量測量參數
類型 | FlowQuest600 |
水流剖面精度 | 0.25%±2.5mm/s |
水流測量最大范圍 | 100m |
底跟蹤最小范圍 | 0.3m（流速跟蹤測量） 0.2m（測深測量） |
流速測量最小范圍 | 2m |
流量測量最小范圍 | 2.2m（基于速度測量） 0.2m（基于模式推斷） |
類型 | FlowQuest1000 |
水流剖面精度 | 0.25%±2.5mm/s |
水流測量最大范圍 | 40m |
底跟蹤最小范圍 | 0.2m（流速跟蹤測量） 0.1m（測深測量） |
流速測量最小范圍 | 1.1m |
流量測量最小范圍 | 1.2m（基于速度測量） 0.1m（基于模式推斷） |
