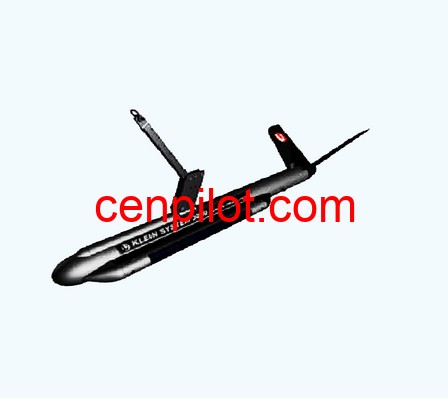

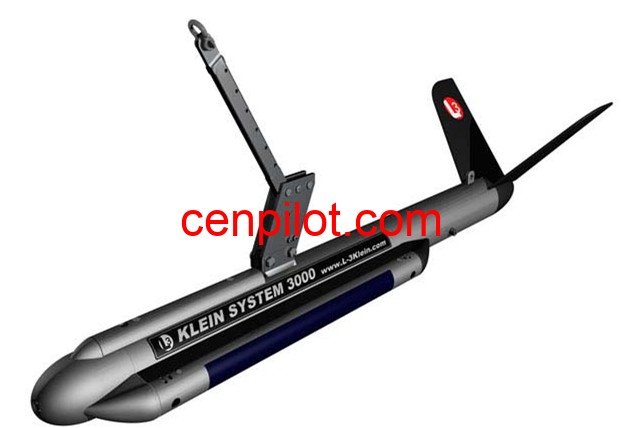

美國L-3公司Klein3000雙頻側掃聲納
美國L-3公司Klein3000雙頻側掃聲納 -
美國L-3公司Klein3000雙頻側掃聲納
- 品牌美國L-3
- 型號Klein3000
- 產地進口
Klein3000代表了數字側掃聲納成像的新技術。雙頻同時作業的實現基礎是：新型換能器設計，以及新近為Klein多波束聚焦聲納開發的高分辨電路。3000系統的性能及價格是面向商業、公共機構及政府部門。信號處理及換能器產生了出眾的圖像性能價格比高，價格適當PC操作系統工作的KLEIN聲納專用軟件SONARPRO ，體積小，重量輕，設計簡捷，易于操作及維護容易安裝在ROV, 及用戶的拖體上拖曳
Klein3000代表了數字側掃聲納成像的新技術。雙頻同時作業的實現基礎是：新型換能器設計，以及新近為Klein多波束聚焦聲納開發的高分辨電路。3000系統的性能及價格是面向商業、公共機構及政府部門。信號處理及換能器產生了出眾的圖像性能價格比高，價格適當PC操作系統工作的KLEIN聲納專用軟件SONARPRO ，體積小，重量輕，設計簡捷，易于操作及維護容易安裝在ROV, 及用戶的拖體上拖曳速度高達10節時，滿足IHO及NOAA測量標準。
拖體 | 發射接受處理單元（TPU） | ||
頻率 | 100 kHz (132 kHz +/- 1% act.),500 kHz (445 kHz, +/- 1% act.) | 操作系統 | 帶定制應用的vxWorks |
發射脈沖 | 單頻脈沖，脈沖寬度25至400 μsecs可選每一頻率的脈沖分別控制 | 基本硬件 | 19寸機架或是桌面安裝，VME總線結構 |
波束開角 | 水平 0.7 deg. @ 100 kHz,0.21 deg. @ 500 kHz垂直 40 deg. | 輸出 | 100 Base-Tx, Ethernet LAN |
波束傾角 | 向下5°,10°,15°,20°,25°可調 | 導航輸入 | NMEA 0183 |
距離范圍 | 25m至1000m有15檔可調 | 電源 | 120W @ 120/240 VAC, 50/60 Hz (包括拖體) |
最大距離 | 600m @ 100 kHz; 150m @ 500 kHz | 接口 | 與所有的主要聲納數據處理器接口 |
額定深度 | 1500m標配，有其他深度可定制 | 選配項 | 防濺包裝 |
結構 | 不銹鋼 | ||
標準傳感器 | 橫搖、縱搖、航向 | ||
體積 | 長122cm，直徑8.9cm | ||
重量 | 空氣中29Kg | ||
Klein 聲納工作站 | |||
操作系統 | Windows XP | ||
聲納軟件 | SonarPro | ||
數據格式 | SDF,XTF可選，或兩者兼?zhèn)?/span> | ||
數據存儲 | 內置硬盤, CD/DVD-RW | ||
硬件 | 工業級PC | ||
選項 | 可選防水筆記本 | ||
拖纜 | |||
同軸纜，Kevlar加強纜, 輕纜，雙重鎧裝鋼纜，以及光纜接口。所有的纜都在拖體端完全終結。 | |||
SonarPro軟件由Klein側掃聲納系統用戶開發，為Klein側掃聲納系統用戶服務的軟件。它工作于Windows XP環境，已經經過現場多年工作考驗。聲納的功能都集成在SonarPro這個軟件模塊包里面，使用非常方便 | |||
基本模塊 | 主程序，數據顯示，目標管理，導航，數據存儲及回放，傳感器顯示。 | ||
多窗口顯示 | 多窗口實時觀察，或是回放各類不同的參數及目標。多窗口顯示聲納通道、導航、傳感器、系統狀態、目標等。 | ||
測線規劃 | 測繪設置快速簡易，可以改變參數，設置容限，監察實際復蓋范圍，存儲設置文件。 | ||
目標管理 | 獨立窗口，可以進行幾何測量，記錄，比較，文件歸檔，分類，定位，時間及測量目標分層，特征增強。導航窗口內定位目標。 | ||
傳感器窗口 | 顯示所有傳感器的數據，有多種數據格式（包括一些警示），應答器設置，適應多種不同頻率及脈沖重復率。 | ||
網絡 | 通過LAN，允許多臺，實時處理工作站同時工作，可以設置 | ||
向?qū)?/span> | 幫助操作員設定各種參數，或是返回缺省參數。 | ||
實時數據比較 | 目標及路徑與歷史數據比對。 | ||
